MvL Metaal maakt unieke spuittrailer met technische hoogstandjes

ARTIKEL

Emiel te Walvaart, donderdag 1 september 2022

343 sec

Speciaal toegespitst op kwekerij van Arie Bouman

MvL Metaal heeft met de bouw van een bijzondere spuittrailer een primeur. Het gespecialiseerde bedrijf, dat zich bezighoudt met machinebouw en automatisering, fabriceerde voor het eerst in zijn bestaan een dergelijke spuitinstallatie, helemaal toegespitst op de kwekerij van Arie Bouman. En wat voor een, want de nieuwe spuittrailer bevat een keur aan technische hoogstandjes en slimme oplossingen. Om er een paar te noemen: een 18,85 meter lange opvouwbare sproeiarm op een 270 graden roterend frame.

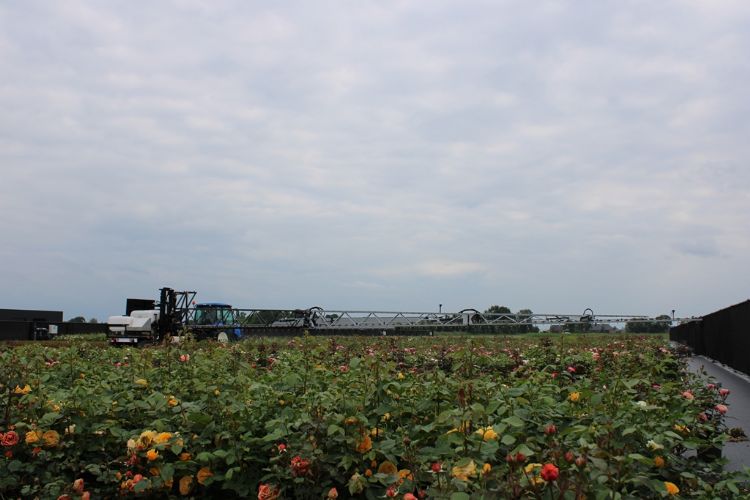

De spuittrailer is helemaal op maat gemaakt voor Kwekerij Arie Bouman

MvL Metaal heeft een nieuwe spuittrailer ontwikkeld en gebouwd, speciaal voor de kwekerij van Arie Bouman in Wijk en Aalburg. Voor het bedrijf in Dodewaard is dit een primeur. Het is een complete aanhanger die aan een trekker gekoppeld kan worden. Op het frame is een draaikrans gemonteerd, waardoor de installatie zowel naar rechts als links kan draaien. Daarbovenop staat een tankunit met een inhoud van 1000 liter, waar de gewasbeschermingsmiddelen in gaan. Aan de tankunit is een hefinrichting gemonteerd waaraan de sproeiarm is bevestigd, die is opgedeeld in vier secties. De sproeiarm heeft een totale lengte van 18,85 meter.

Speciaal verzoek

'Het unieke van de spuittrailer is dat hij maar aan één kant sproeit. De gebruiker kan zowel links als rechts van de wagen spuiten, maar niet aan beide zijden tegelijk. Bij de meeste spuitinstallaties voor gewasbescherming hangt er aan beide zijkanten een sproeiarm', vertelt Ruben Velema, werkvoorbereider/calculator bij MvL Metaal.
Maar op speciaal verzoek van Arie Bouman Kwekerij werd er gekozen voor deze bijzondere constructie. Velema vertelt over de aanleiding. 'We hebben voor Arie Bouman Kwekerij een compleet nieuw kweekveld gebouwd. De bestaande velden zijn 12 meter breed; het nieuwe kweekveld heeft een breedte van 17,50 meter. De ondergrond van dit veld is bedekt met worteldoek en daartussen liggen betonpaden. De kwekerij had dus een nieuwe spuitinstallatie nodig, want sproeiarm van de oude was slechts 12 meter lang. Voor het nieuwe veld is minimaal 17,50 meter arm nodig. Er werd gevraagd of wij die konden bouwen, want in de markt is zoiets speciaals niet te vinden.'
Vervolgens gingen MvL Metaal en Arie Bouman Kwekerij om de tafel zitten, wat uiteindelijk resulteerde in het nieuwe ontwerp. Velema: 'Wat is de vraag? Wat moet er wel of niet op zitten? Hoe gaan we dat met zijn allen aanpakken? Deze spuittrailer is voortgekomen uit deze vragen. Wij hebben het idee dat de kweker in zijn hoofd had op papier gezet en op basis daarvan een complete, klantspecifieke machine ontwikkeld en gebouwd.'

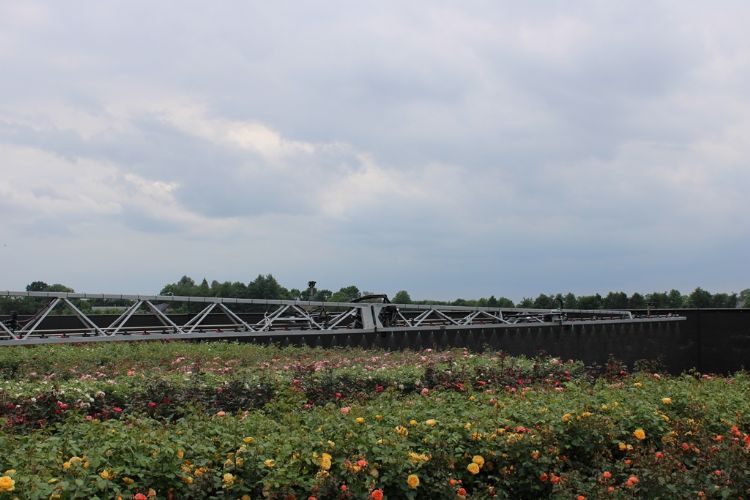

De sproeiarm heeft een lengte van ruim 18 meter

Spuitcomputer

De spuittrailer is uitgerust met een spuitcomputer van Arag, die de basis vormt van en geïntegreerd is in de spuitinstallatie. Deze computer is ingebouwd in de nieuwe trekker van Arie Bouman Kwekerij. Ook is er een camerasysteem met vier camera's in de spuittrailer geïnstalleerd. Een is voor het achteruit rijden, maar er is ook een camera aan de spuitarm bevestigd. Zo kan de punt van de spuitarm worden gevolgd en daarmee het spuitbeeld. Het computerscherm met daarop de camerabeelden is in de trekker geplaatst.
De fabricage van de ruim 18 meter lange spuitarm was een zeer specialistische klus. 'Het veld van de kwekerij is 17,50 meter breed, terwijl de spuitarm 18,85 meter lang is. De reden hiervoor is dat je het eerste stuk van het pad waarop je rijdt moet overbruggen. Ook is extra overlengte nodig voor het overbruggen van de afstand vanaf de plaats waar je rijdt op het pad tot het begin van het veld. De arm is in vier delen hydraulisch op te vouwen; opgevouwen heeft hij een lengte van 6 meter. De essentiële scharnierpunten van de arm zijn door onze engineeringsafdeling ontworpen, met speciale aandacht voor de krachten en de functies. De gebruiker kan vanaf zijn zitplaats in de trekker de spuitarm hydraulisch in- of uitvouwen.'
Dit kan met behulp van de bestaande joystickbesturing van de trekker. Daarnaast kan de gebruiker de sproeiarm met de joystick laten stijgen of dalen, om in te spelen op verschillende gewashoogtes. De minimale spuithoogte is 600 millimeter, maar op het veld staan ook bomen die een spuithoogte van 1,80 meter vereisen. Daarom is er een hefinstallatie ingebouwd, die de ruim 18 meter lange arm naar een hoogte van ongeveer 2 meter kan tillen. Velema: 'Het was een flinke uitdaging om de sproeiarm voor elkaar te krijgen. We hebben een trapeziumvorm gebruikt met schoren erin. Met de schoren creëer je driehoeken; die vormen een "vakwerk". Door al de driehoeken realiseer je de stijfheid om alle krachten die in de verschillende richtingen optreden op te vangen. Denk hierbij aan de horizontale kracht van de arm zelf, maar ook de voor- en achterwaartse kracht die vrijkomt bij optrekken of afremmen en draaien in bochten, of door draaien van het frame.'

'Het unieke van de spuittrailer is dat hij maar aan één kant sproeit. De gebruiker kan zowel links als rechts van de wagen spuiten, maar niet aan beide zijden tegelijk'

Eigen spuitleiding

Ieder gewasbeschermingsmiddel heeft een eigen spuitdop met een sproeihoek van bijvoorbeeld 90 of 120 graden. 'Op verzoek van de klant monteren we de juiste doppen, die altijd nabesteld kunnen worden. Er is een drievoudige dophouder gemonteerd, waarop standaard drie spuitdoppen passen. Deze kunnen roteren, waardoor je alleen maar de dophouder hoeft te draaien als je een ander spuitmiddel gaat gebruiken. Op verzoek van de kwekerij hebben we de dophouders op 25 centimeter van elkaar gemonteerd. Hierdoor is het mogelijk om spuitdoppen toe te passen voor een speciaal middel dat is toegelaten om met die tussenruimte te spuiten. In de markt is een spuitleiding normaal die om de 50 centimeter een dophouder bevat, maar wij hebben een eigen spuitleiding gemaakt waarin om de 25 centimeter een dophouder kan worden geplaatst.'

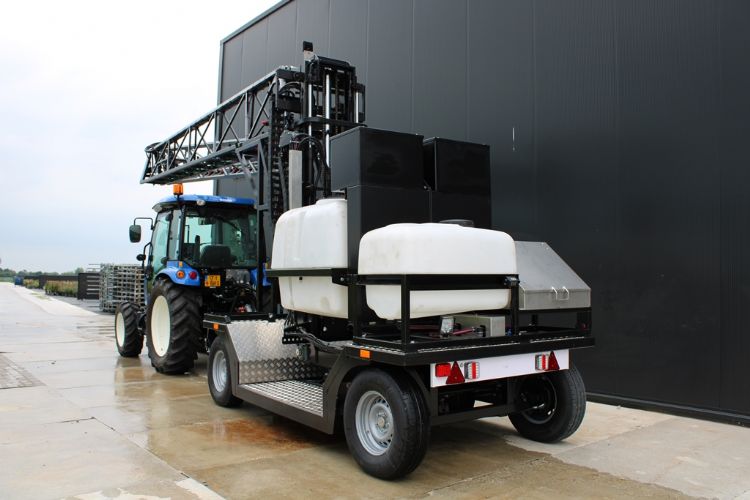

De aanhanger is spoorvolgend gemaakt

Arie Bouman Kwekerij kan de spuittrailer niet alleen inzetten op het nieuwe veld, maar ook op het eerste veld van 12 meter breed, een belangrijke wens. Hier staan bijvoorbeeld ook belichtingspalen tussen de veldjes, waardoor er niet met een sproeiarm van ruim 18 meter gewerkt kan worden. Velema: 'Daarom hebben we de spuittrailer zodanig ontwikkeld dat deze de voorste twee secties van de sproeiarm kan invouwen en uitschakelen voor het spuiten. Dan is het mogelijk om met de overige twee secties, die gewoon in werking blijven, het veld van 12 meter breed te besproeien. Vervolgens kun je net zo gemakkelijk weer omschakelen naar het nieuwe, bredere veld. Alle vier de secties kunnen sowieso apart van elkaar worden in- of uitgeschakeld voor het spuiten. Zo kun je voorkomen dat je op bepaalde stukken gewasbeschermingsmiddelen verspilt of onnodig in het milieu brengt.'

MvL biedt alle faciliteiten die op de kwekerij en in de groenvoorziening nodig zijn. Zo bouwt de afdeling Green Solutions complete containervelden/teelvloeren, vanaf nul tot de oplevering. De afdeling Beregening van MvL ontwerpt pomphuizen, silo's en beregeningscomputers en zorgt voor de installatie van het complete plaatje. Alles wat de afdelingen nodig hebben aan ijzerwerk, rvs en aluminium, komt van MvL Metaal. De metaalafdeling fabriceert daarnaast ook specifieke producten voor de kwekerij, zoals stalen pallets, standaard en klantspecifieke spoorvormende wagens en reparatietafels voor legborden voor Deense karren. Dergelijke producten worden met behulp van de eigen engineeringafdeling ontwikkeld.

Roterend frame

Een andere vernuftige specificatie van de spuittrailer is dat de sproeiarm ook eenvoudig naar de andere zijde kan worden verplaatst. 'Bij deze installatie wil de gebruiker vooral aan de linkerkant kunnen spuiten. Soms heeft hij het veld aan hetzelfde pad aan de andere zijde liggen. Hiervoor kan hij de sproeiarm in totaal 180 graden roteren. De arm kan in uitgevouwen toestand worden opgetild en boven de trekker langs naar de andere kant gedraaid worden. Als hij links klaar is met spuiten, kan hij hetzelfde pad terugrijden met de sproeiarm aan de rechterzijde.'

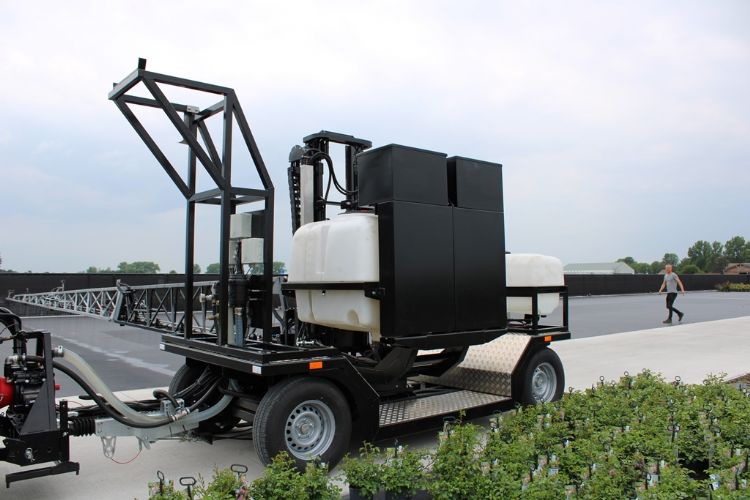

De opvouwbare sproeiarm is gemonteerd op een 270 graden roterend frame

Het beweegvermogen is dan ook van essentieel belang voor de spuitinstallatie. Velema: 'We hebben de tank en de sproei-installatie op een roterend frame gebouwd. Meestal zijn de tank en het spuitsysteem vast gemonteerd op een aanhanger en kan alleen de sproeiarm uitklappen. Hierdoor ben je gebonden aan de hoek waarop de sproeiarm is ingesteld. Normaal is dat op 90 graden ten opzichte van de aanhanger. Omdat door onze constructie alle onderdelen van de spuitinstallatie kunnen meedraaien, is het mogelijk om te spuiten in elke hoek tussen 0 en 270 graden. En om de laatste hoek van het veld mee te pakken, kan de kweker tijdens het spuiten zijn draaiframe meebewegen in de hoek. Zo pak je altijd het laatste puntje mee.'
Doordat de aanhanger spoorvolgend is gemaakt, volgt hij altijd het spoor van de trekker. Hij zal niet inlopen of het randje afrijden. Als je met de trekker op het pad blijft, doet de trailer hetzelfde. 'Deze techniek hebben we ook al toegepast bij onze transportwagens voor de kwekerij.'
De spoorvolgende aanhanger leverde echter een nieuwe uitdaging op voor de plaatsing van de pomp van de spuitinstallatie. 'Meestal wordt deze op de aanhanger gemonteerd. Zouden wij dat bij onze trailer ook doen, dan zou er een probleem ontstaan met de aftakas die de pomp aandrijft. Deze blijft dan niet meer in een werkbare hoek met de trekker, wat zelfs niet op te lossen is met een groothoekaftakas. De oplossing is een aparte bok voor de pomp die in de hefinrichting van de trekker hangt, zodat de pomp altijd door de aftakas wordt aangedreven. Zo voorkom je dat de aftakas onder het rijden in een verkeerde hoek komt en stuk gereden wordt. De aanhanger kan elke bocht blijven maken, terwijl de machine in werking blijft. Deze oplossing heeft ons wel wat hoofdbrekens bezorgd, want alle slangen en kabels moeten kunnen meebewegen. Die moeten over de dissel van de aanhanger lopen, door middel van een rotatiekoppeling in het draaiframe van de tank naar de pomp, en van hieruit naar de sproeiarm.'

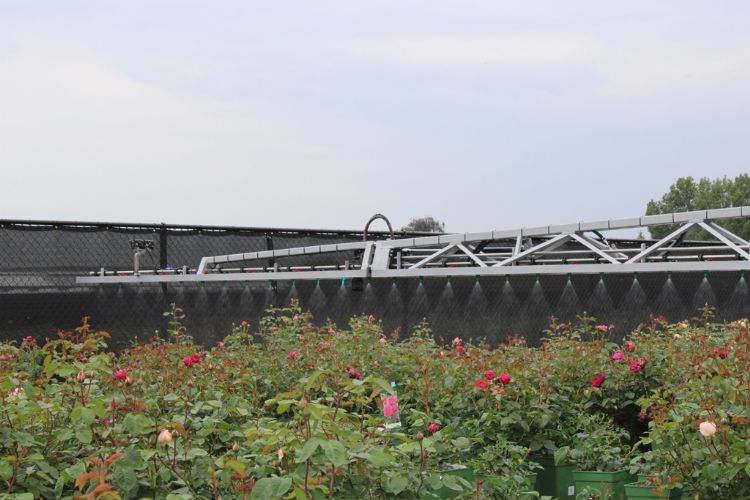

Het is mogelijk om in elke hoek tussen 0 en 270 graden te spuiten

Specs van spuittrailer

Basisinrichting:		vierwiel-fusee-gestuurd, waardoor spoorvolgend
Totale breedte:		1,7 meter
Totale lengte incl. bok met pomp:		5 meter
Totale hoogte in rijstand:		3,55 meter
Totale lengte sproeiarm:		18,85 meter
Aantal drievoudige spuitdoppenhouders:		74 stuks (h.o.h. 25 cm)
Werkhoogtebereik:		0,60 - 2,20 meter
Vloeistoftank:		1000 liter
Vloeistofpomp:		AR185bp
Spuitcomputer:		Arag, Bavo 180 s
Spuitinstallatie:		Arag drieweghoofdkraan met vier sectieventielen, verdeeld over de sproeiarm
Extra:		spoelbak met 200 liter eigen water, dat retour gaat in de hoofdtank, zodat gereedschappen en flessen gespoeld kunnen worden zonder dat de gewasbeschermingsmiddelen onbedoeld in het milieu terechtkomen.
